Kopfhörer Endstufe A-Class mit EL90 und EF80


Mit diesem Projekt betrete ich Neuland, es ist der erste Kopfhörer Röhren Verstärker den baue wobei die Schaltung der Endstufe meiner normalen A-Class Single End entspricht nur das hier eine EL90 Anwendung findet aber die 3-4 Watt Ausgangsleistung reichen für Kopfhörer allemal.

Weiter war das Thema Sicherheit wichtig, immerhin liegen auf der einen Seite des Übertragers 250V an und ein Durchschlag von Wicklung zu Wicklung ist keine Seltenheit und die möchte Niemand direkt auf den Ohren haben, also war einmal ein Schutzschaltung wichtig die sicher stellt das der Schutzleiter auch verbunden ist und ein Übertrager der zwischen der Kopfhörerausgangswicklung und der Primären Wicklung eine weitere Wicklung hat die sicher mit der Masse verbunden ist, da kommt mir bei einigen Chinesischen Röhrenverstärkern das kalte Grausen wie lasch da mit der Sicherheit umgegangen wird und von dem Kauf dieser Geräte kann ich nur abraten.

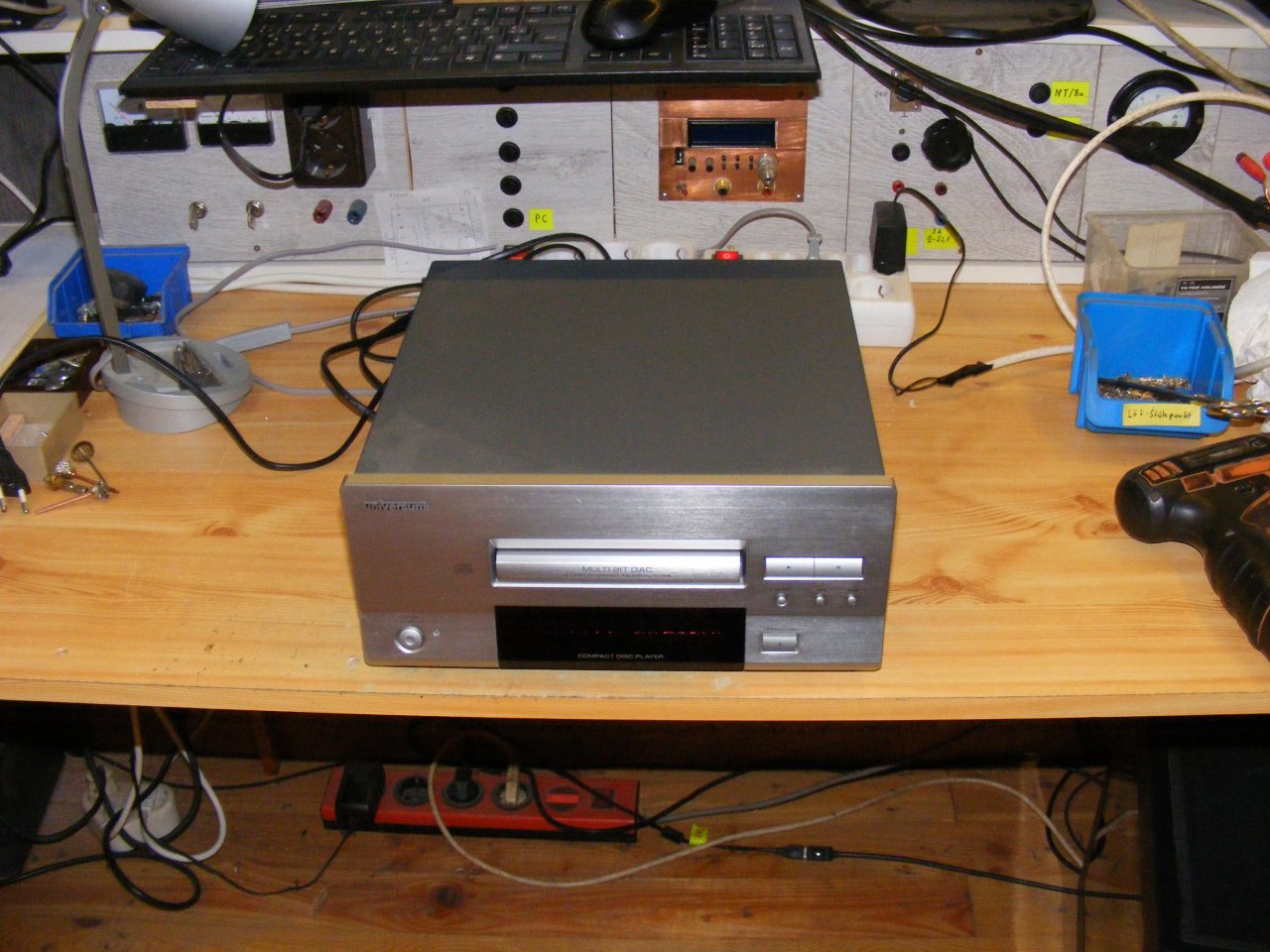

Zuerst mußte ein schönes Gehäuse her, ich habe für diesen schönen CD Player entschieden der die optimale Größe hat.

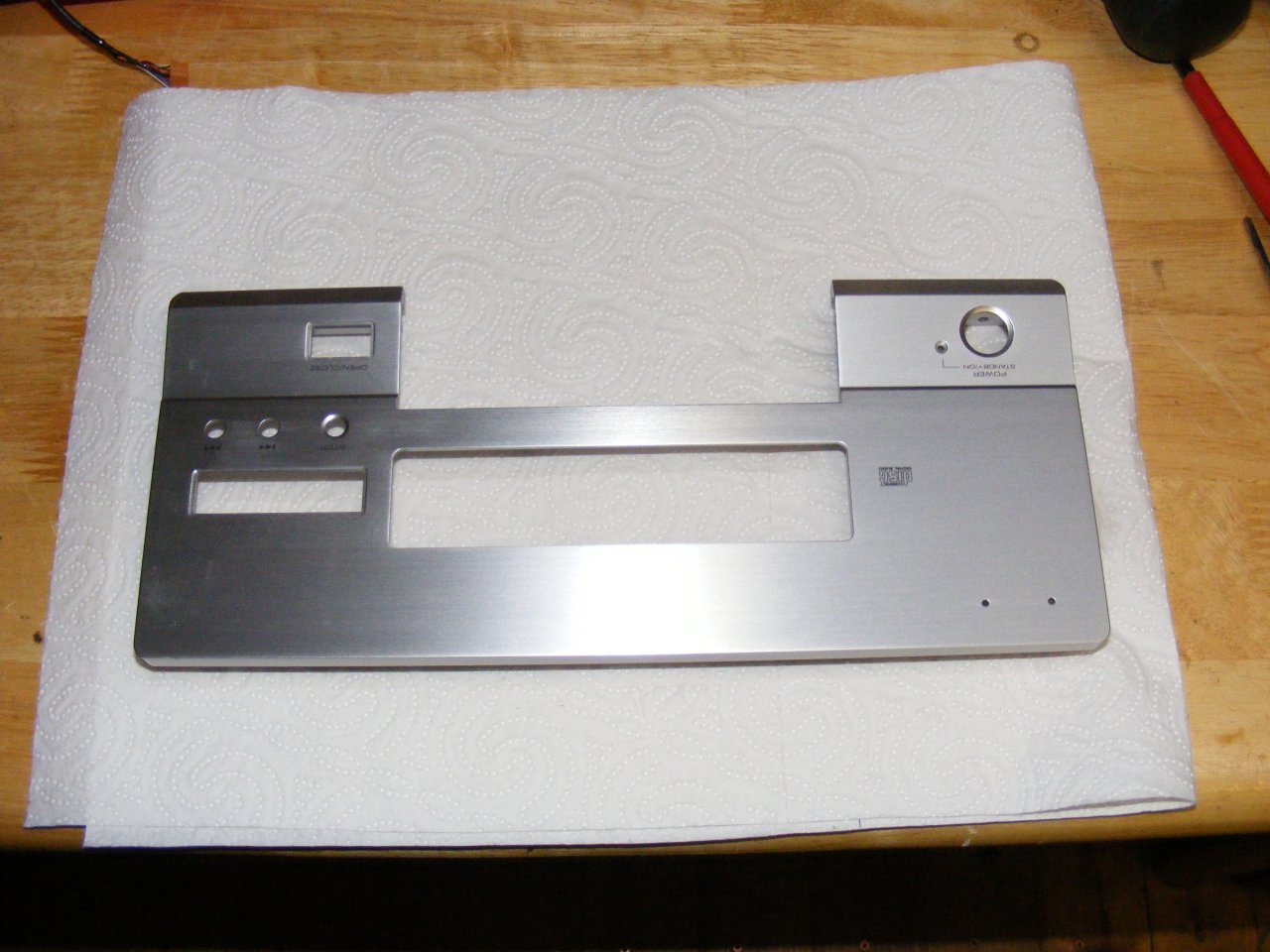

Die demontierte Front aus recht massiven Alu.

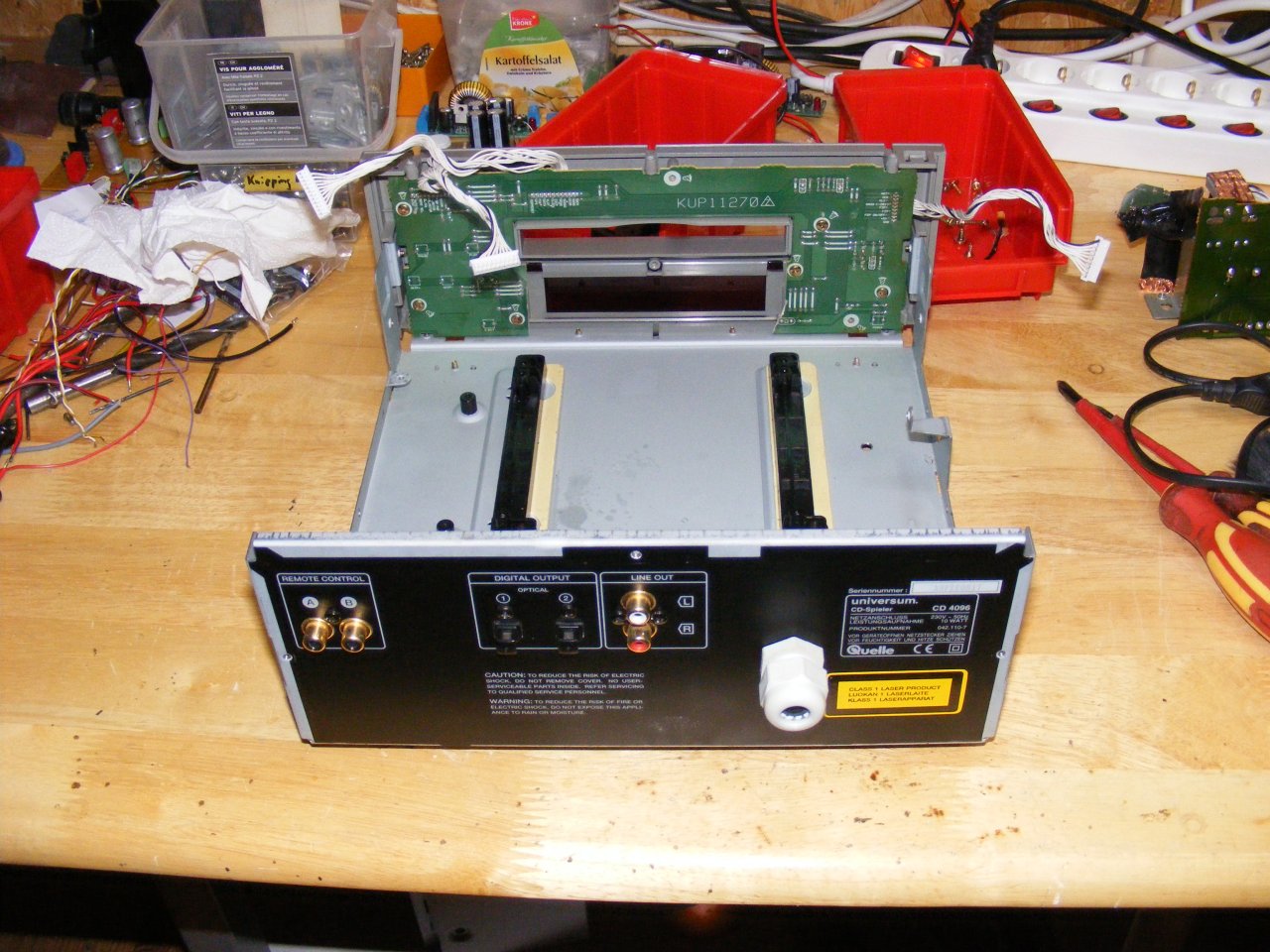

Das entkernte Gerät, die Tasten der Originalfrontplatine will ich weiter nutzen.

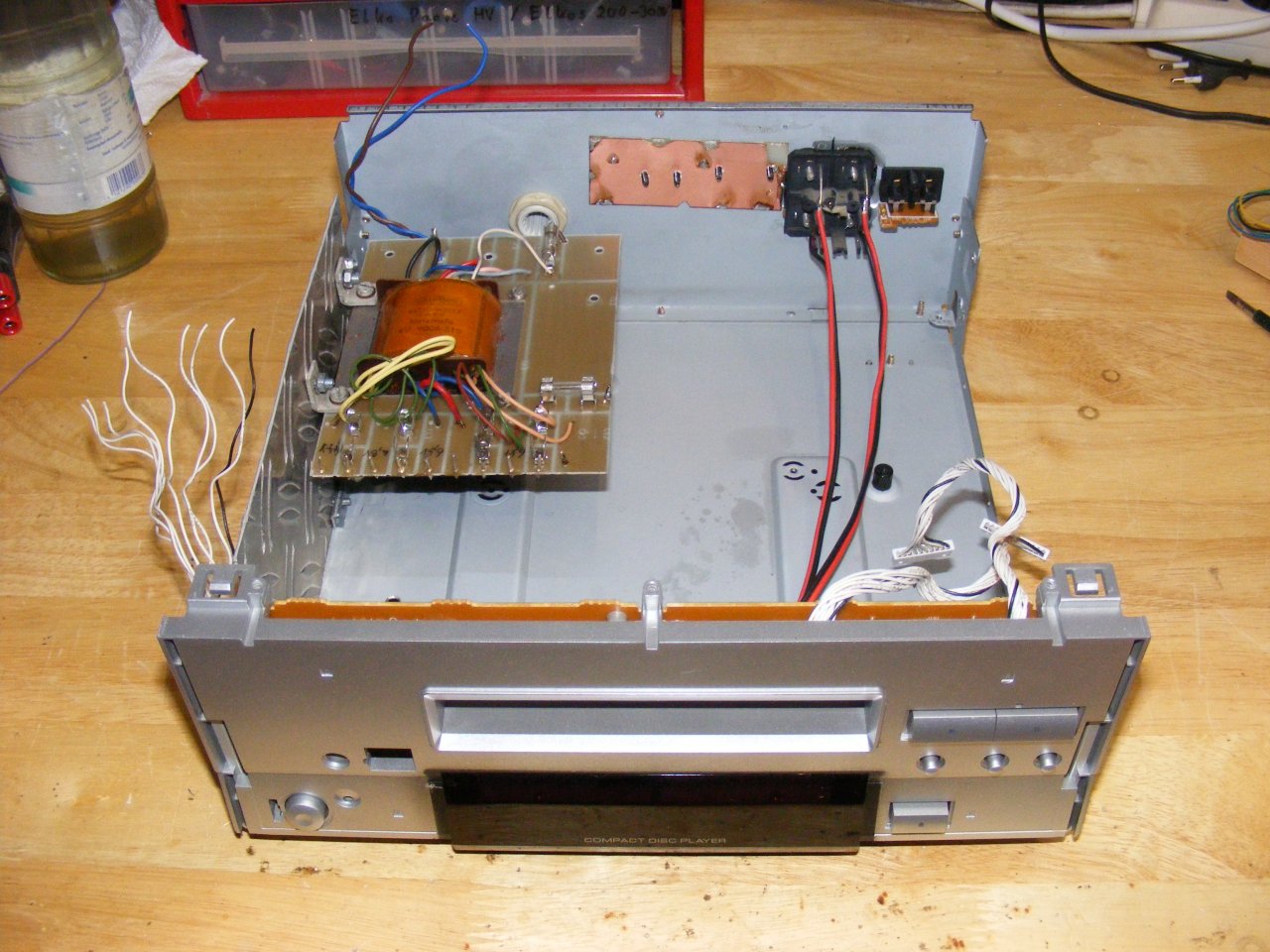

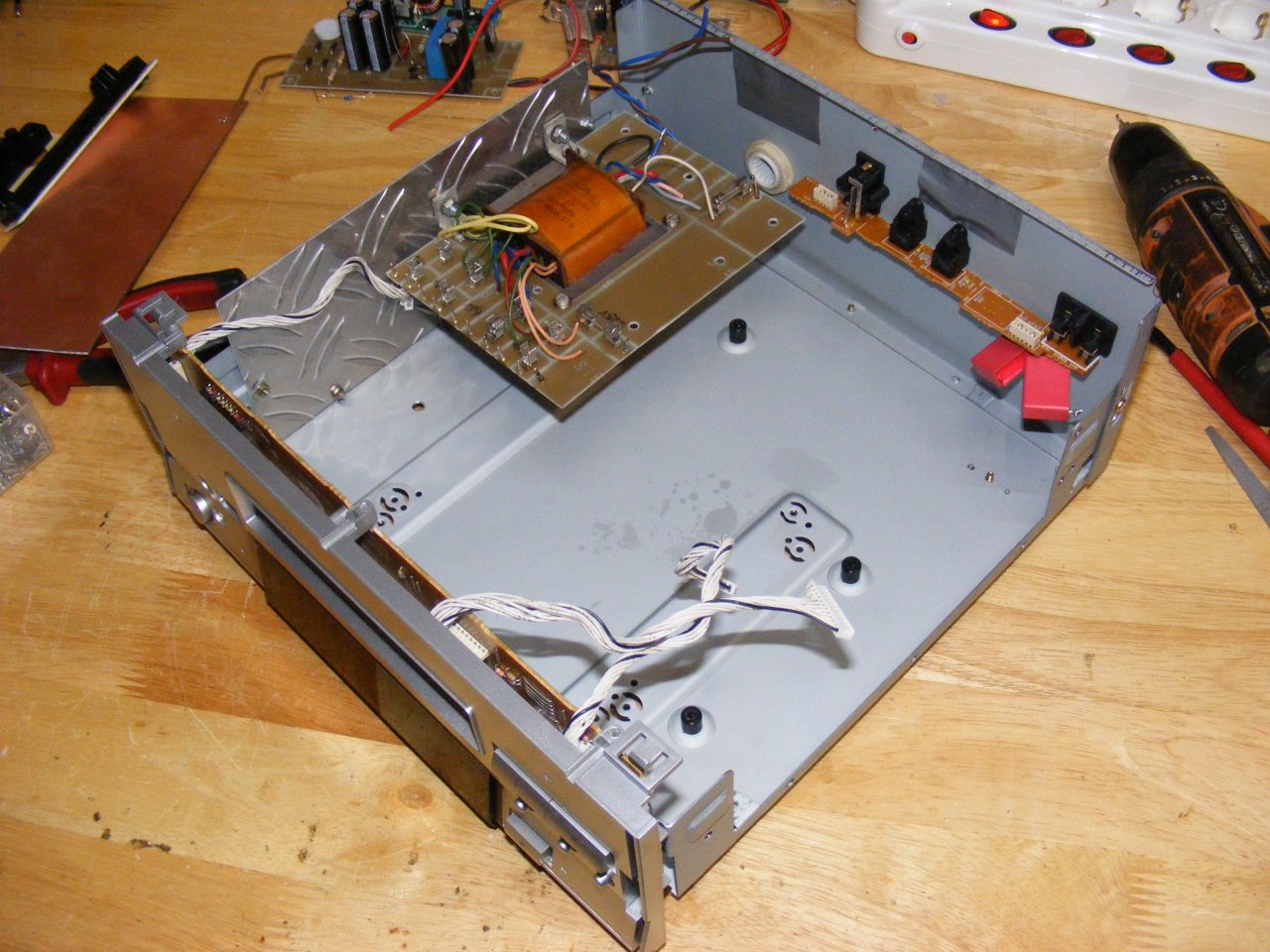

Für die Versorgung habe ich einen Grundig Netztrafo gewählt und dafür eine passende Platine gefräst die gleich alle nötigen Sicherungen aufnimmt.

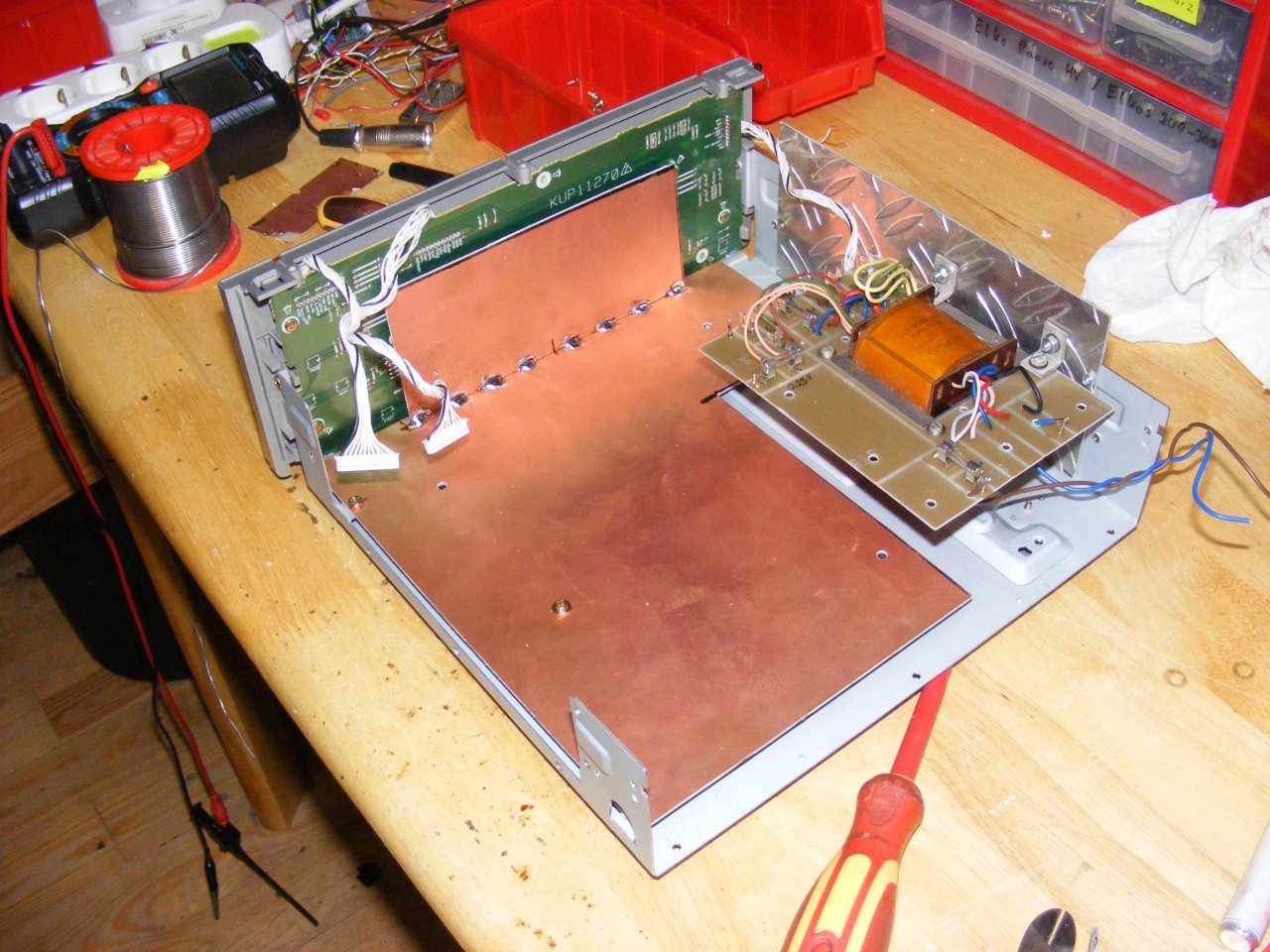

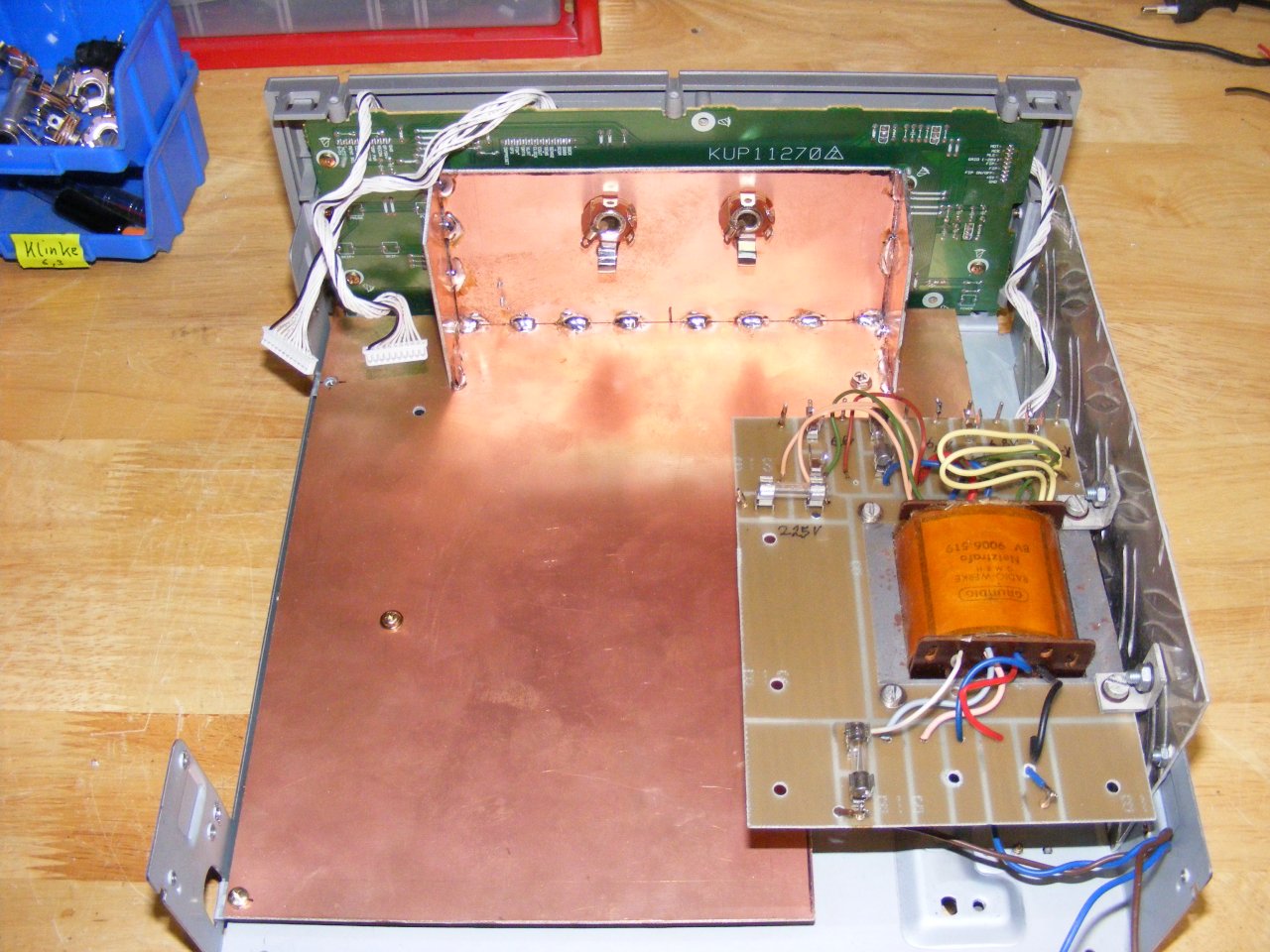

Die angefertigte Boden - Frontplatte auf der alle nötige Teile ihren Platz finden.

Die zwei Klinkenbuchsen finden ihren Platz im früheren CD Schacht, eine für Impedanzen unter 60 Ohm die andere führ hochohmige Kopfhörer.

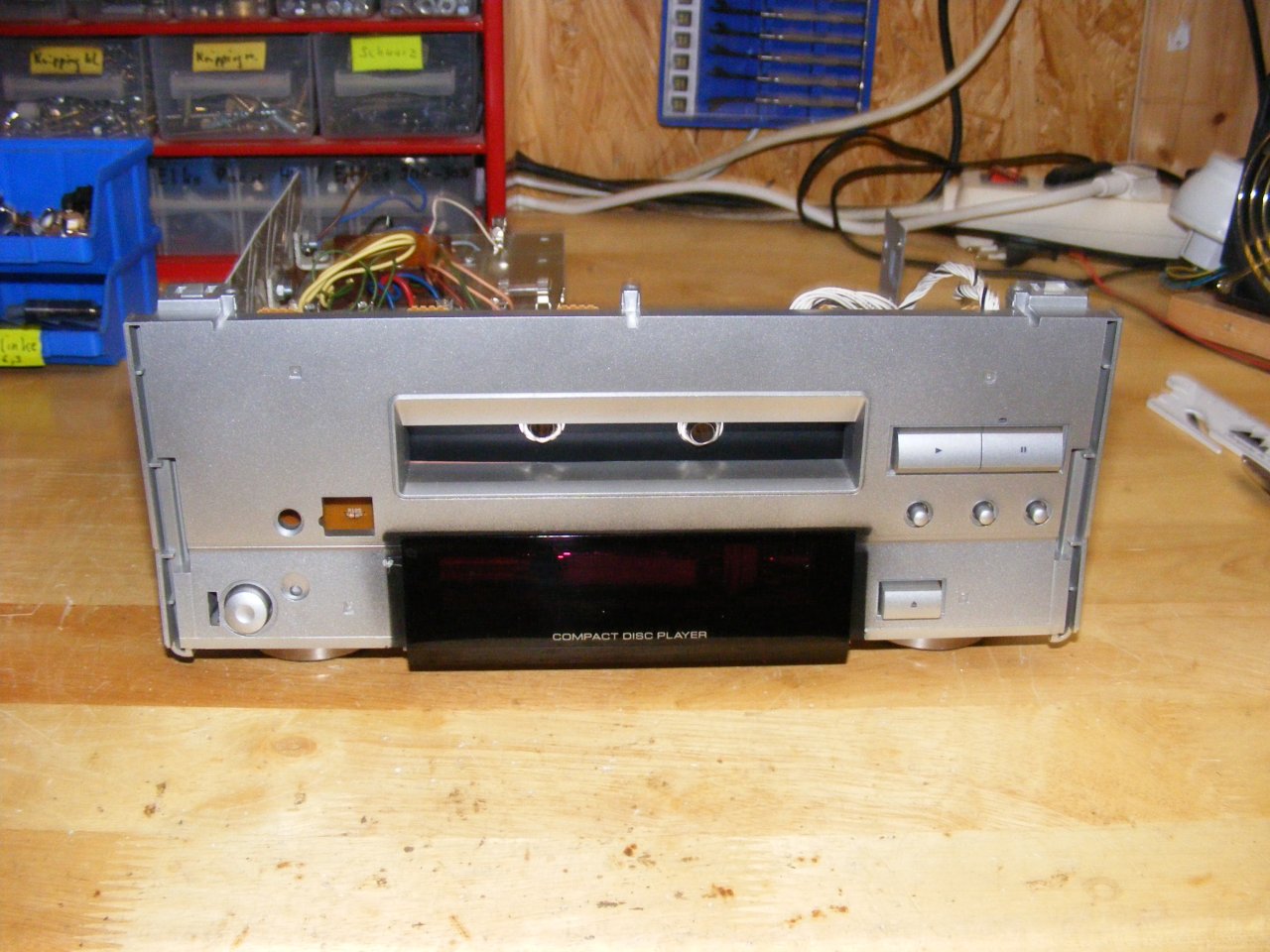

Die geänderte Front, im Displayfenster findet als Pegelanzeige eine EM84 Anzeigeröhre ihren Platz.

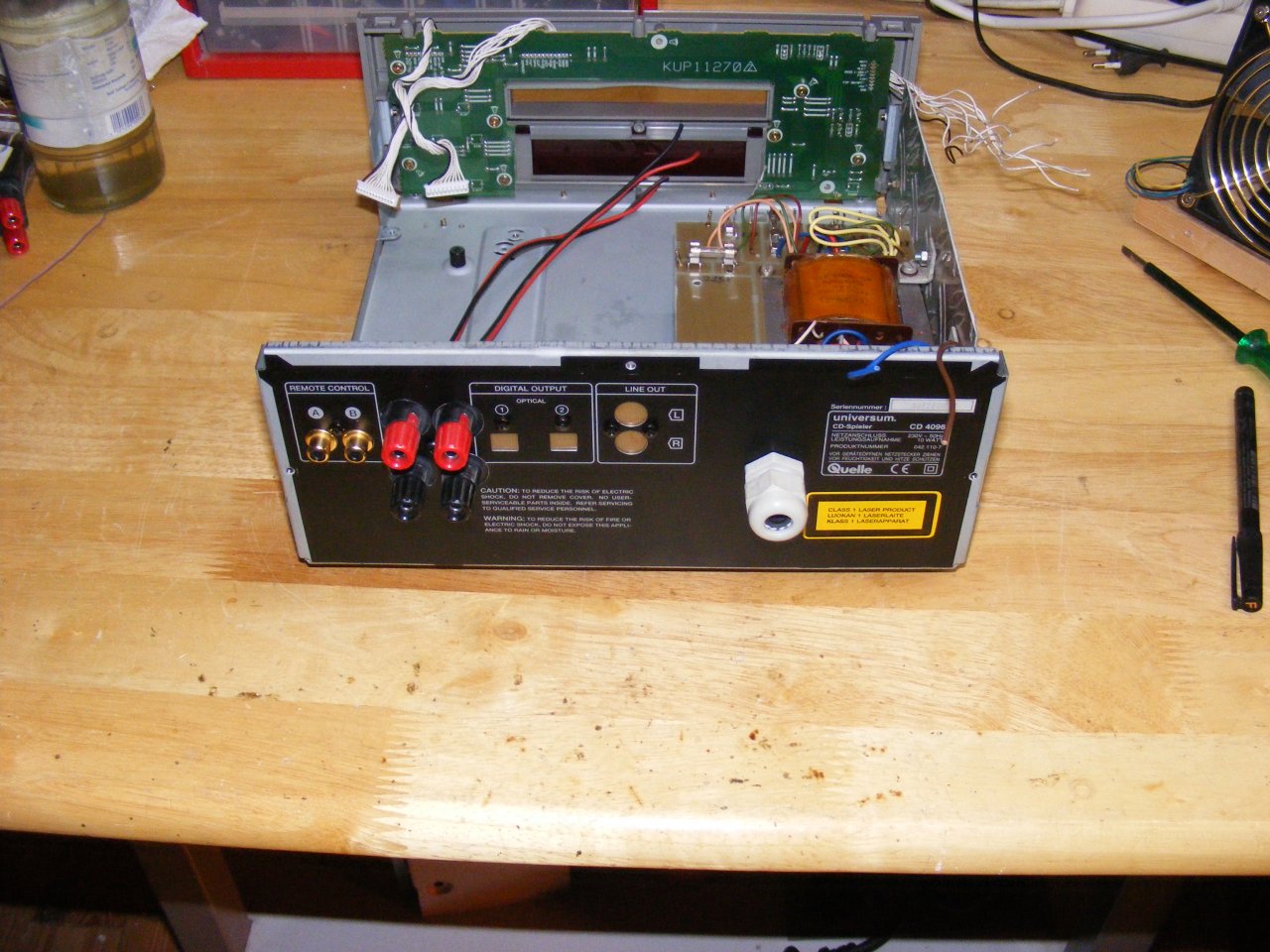

In der Rückfront wurden die Buchsen angepasst und zusätzlich Lautsprecherbuchsen montiert um als Alternative auch Boxen anschließen zu können.

Zusätzlich eine Verschraubung als Zugentlastung.

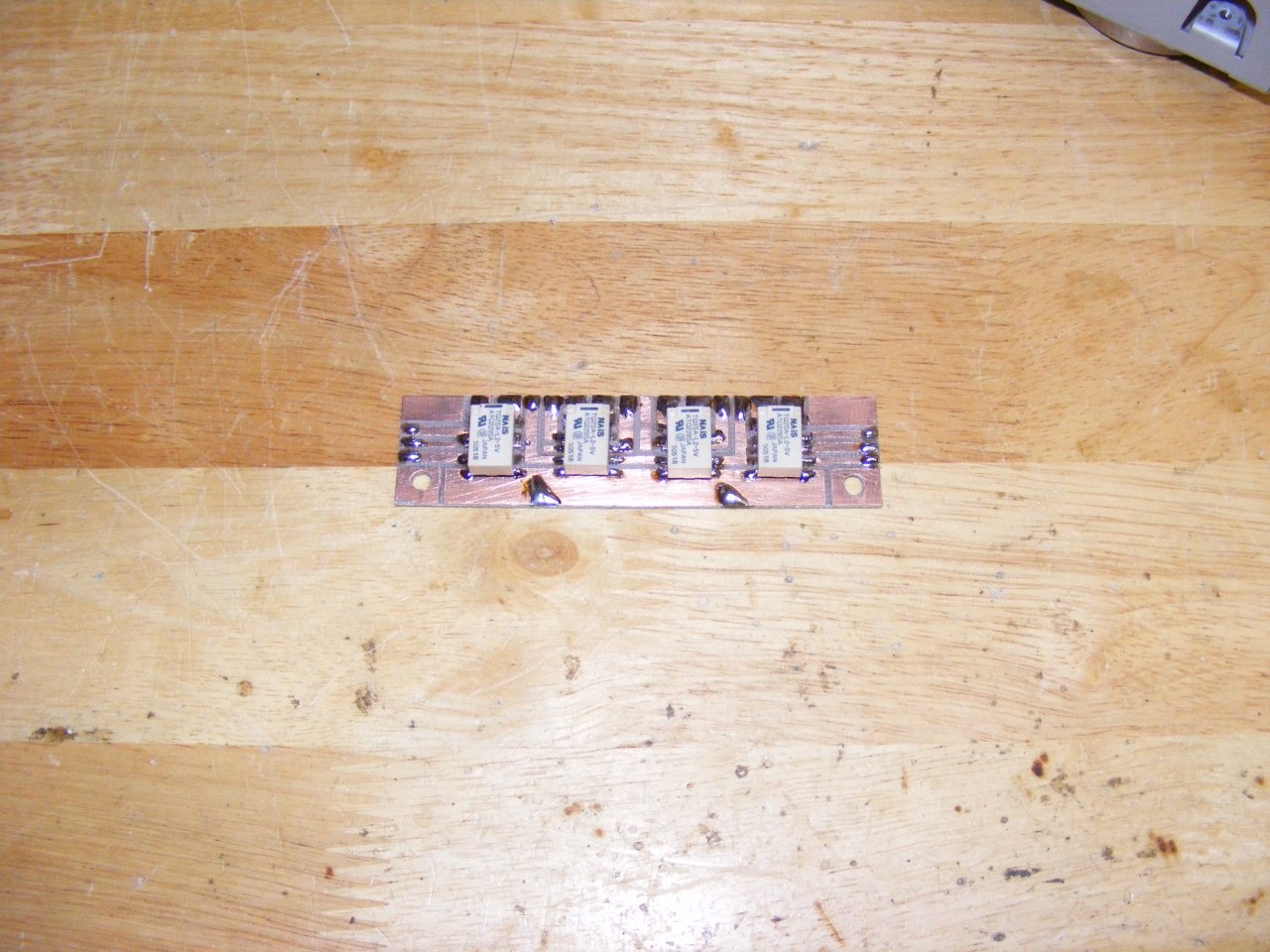

Die Relaisplatine für die Impulsrelaissteuerung ist fertig.

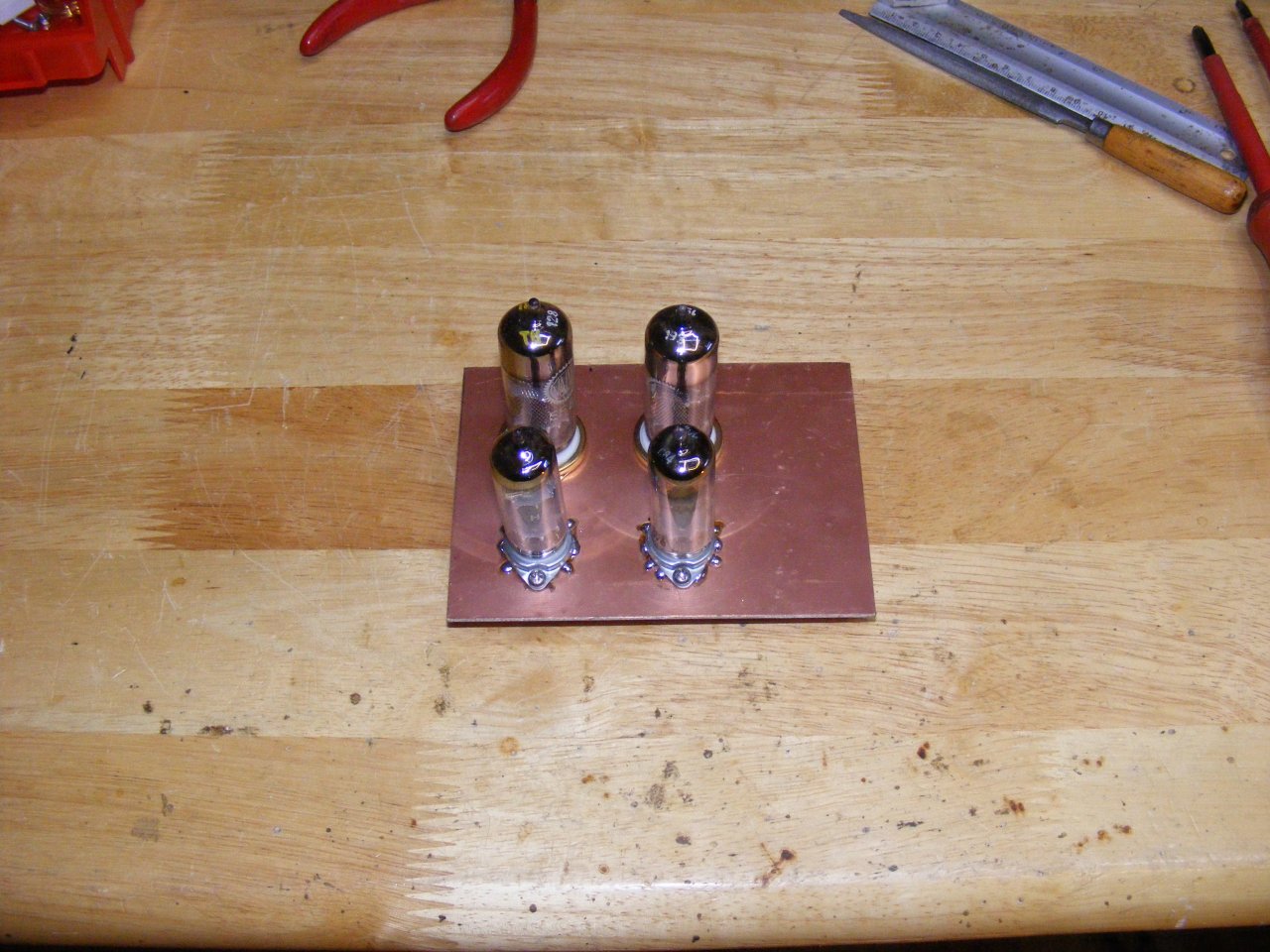

Die Röhrengrundplatte.

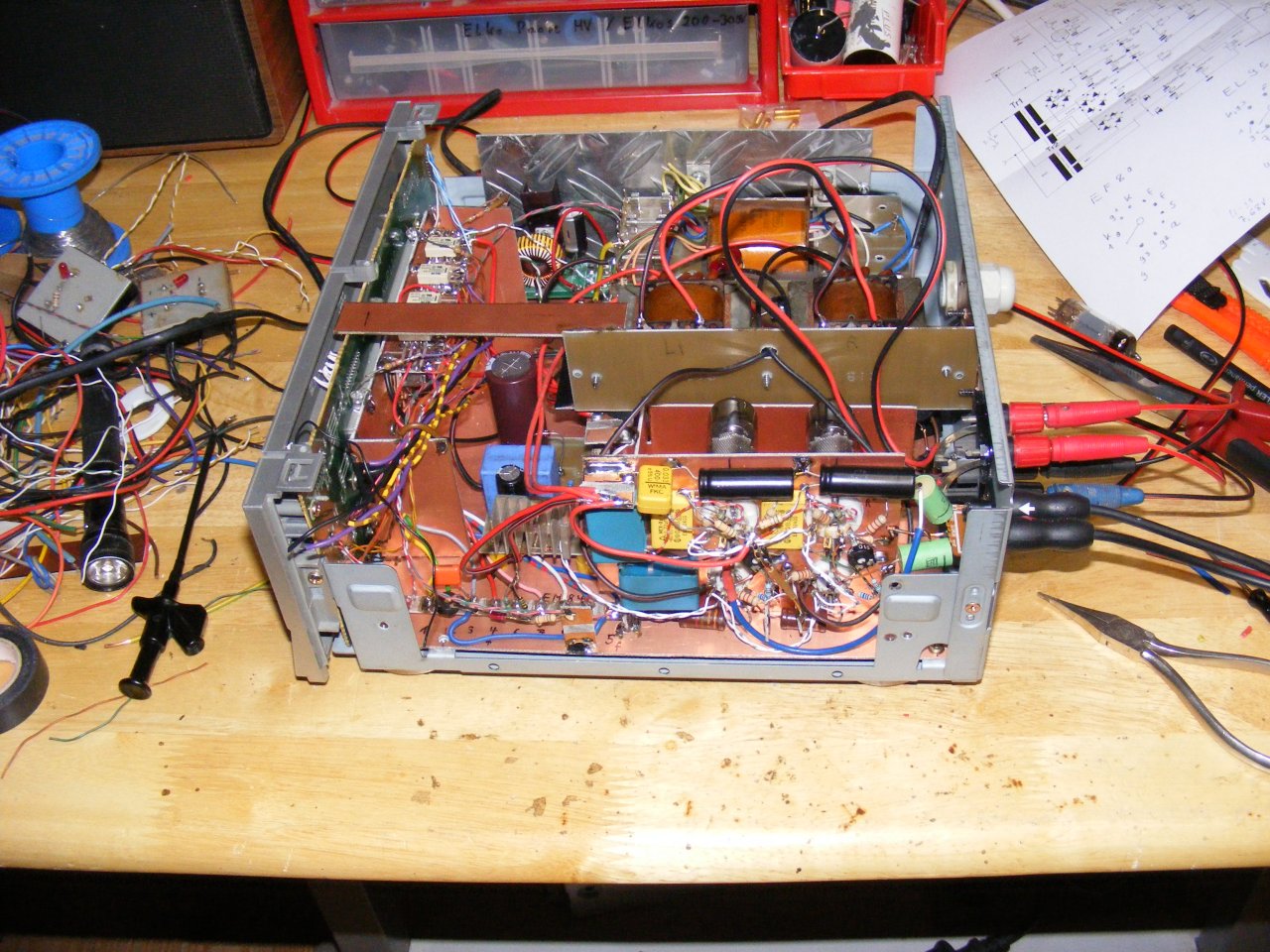

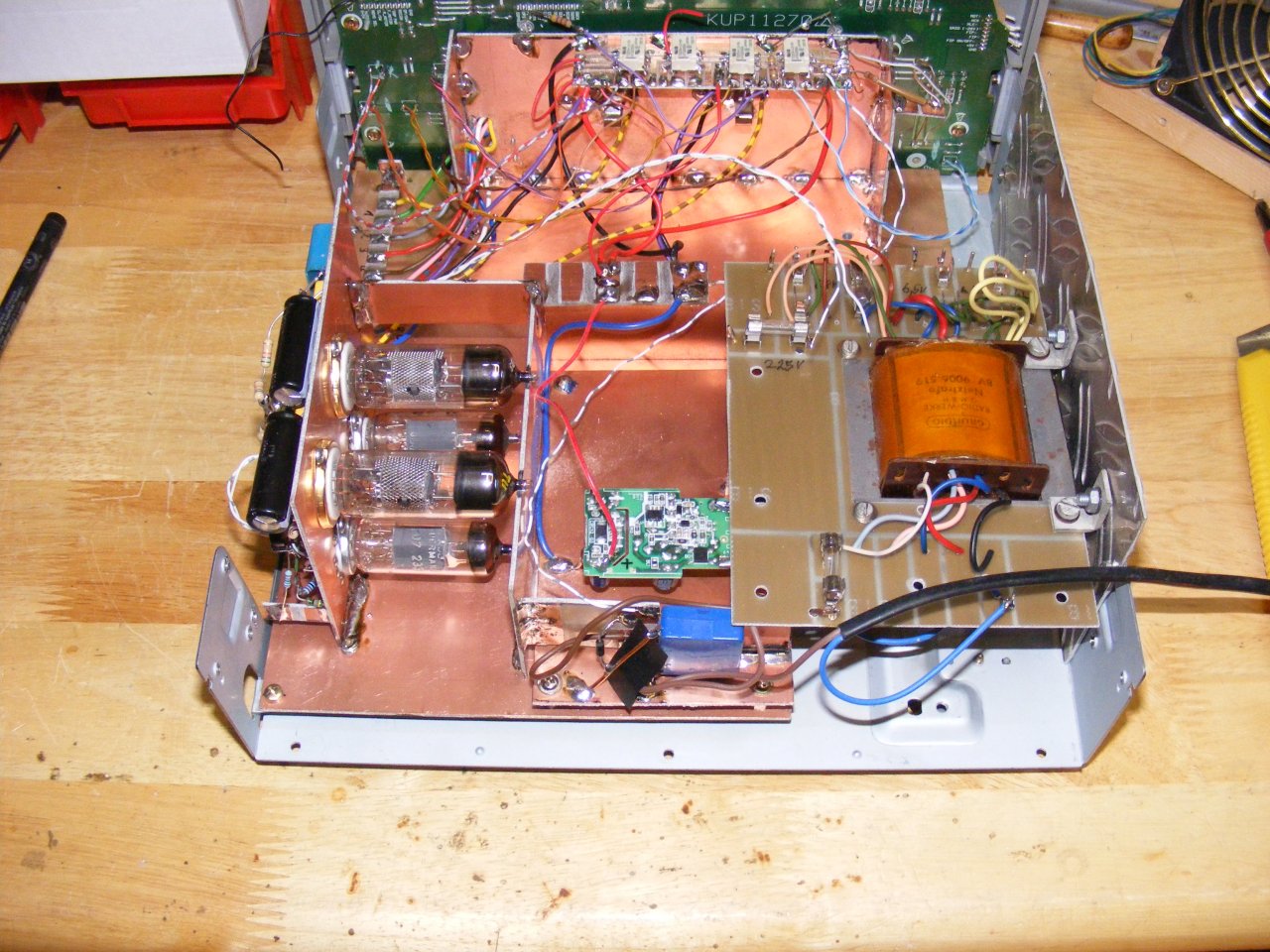

Der erste Aufbau ist fertig verdrahtet, in der Mitte ein kleines 5V Netzteil was die Relais versorgt und die Einschaltspannung liefert, Fronttaster und LEDs sind angeschlossen.

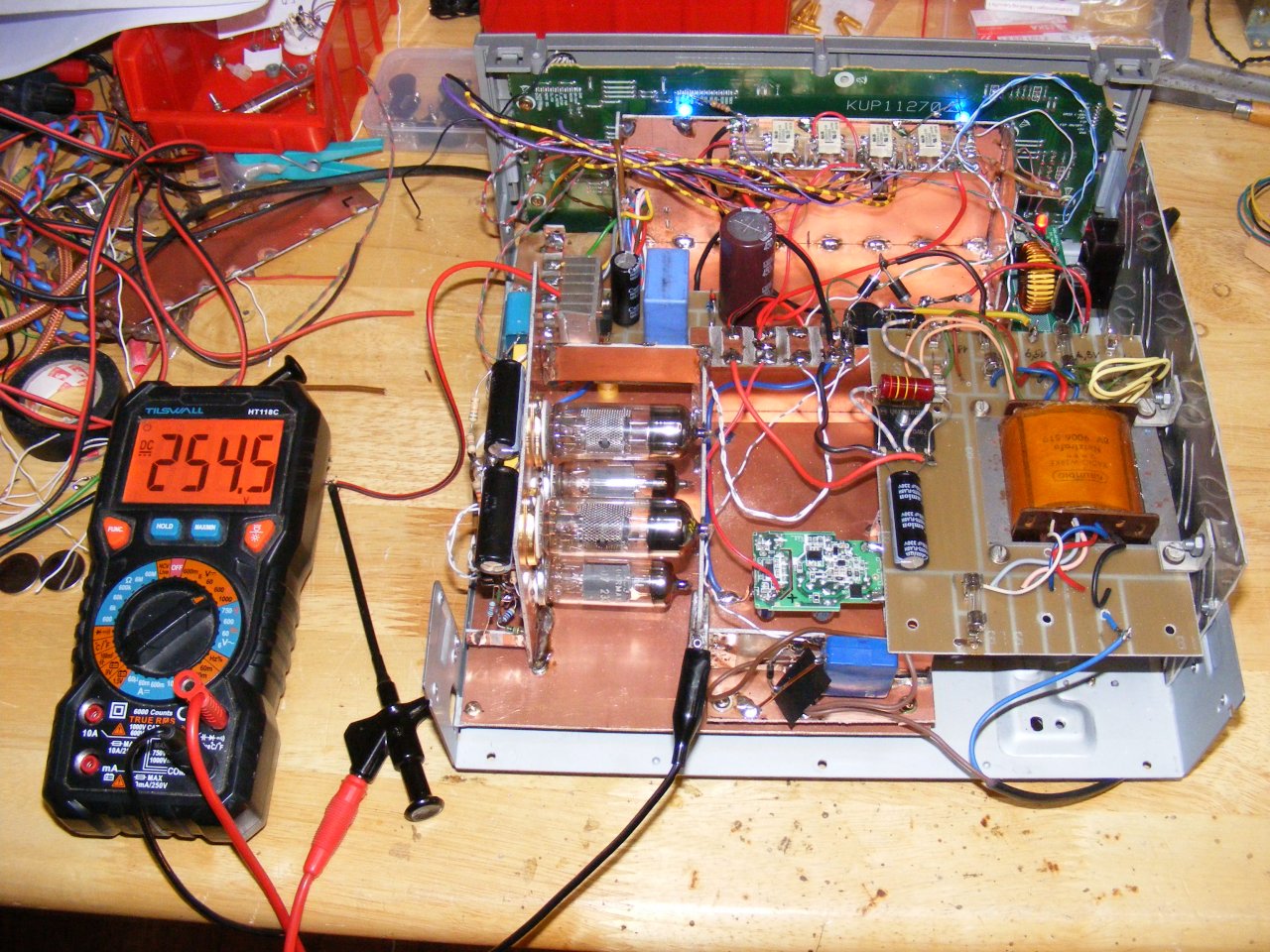

Die 280V der Gleichrichtung haben eine geregelte Glättung mit FET bekommen die eine Brummfreie 250V Spannung für die Endstufe zur Verfügung stellt.

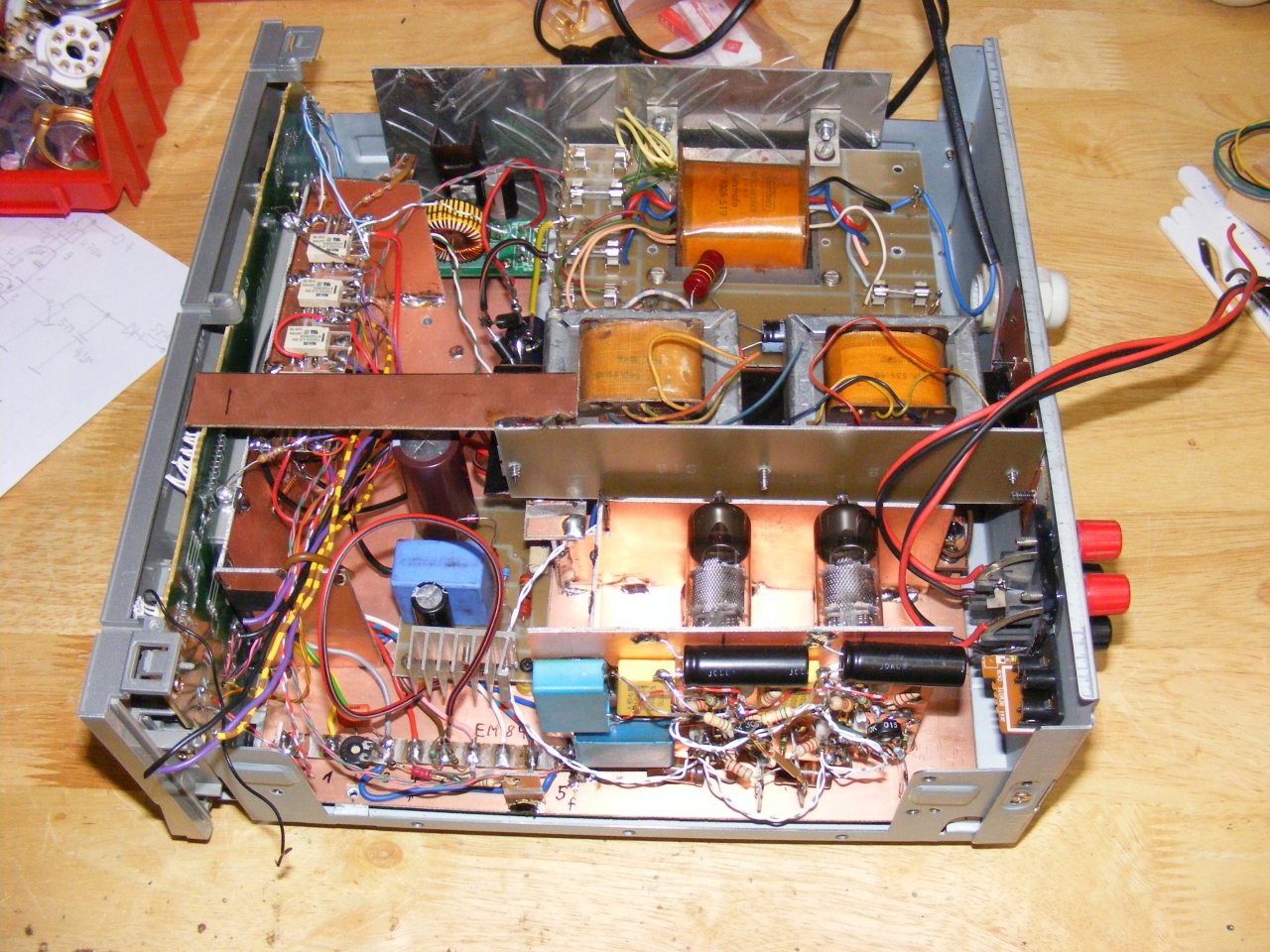

Die Saba Übertrager sind montiert.

Fertig, der Endtest mit Boxen ist OK aber der Kopfhörertest weißt ein Hintergrund Brummen auf 🥵 das nicht von der Spannung kommt, der Netztrafo streut etwas in die Übertrager ein, ein No go für einen Kopfhörerverstärker.

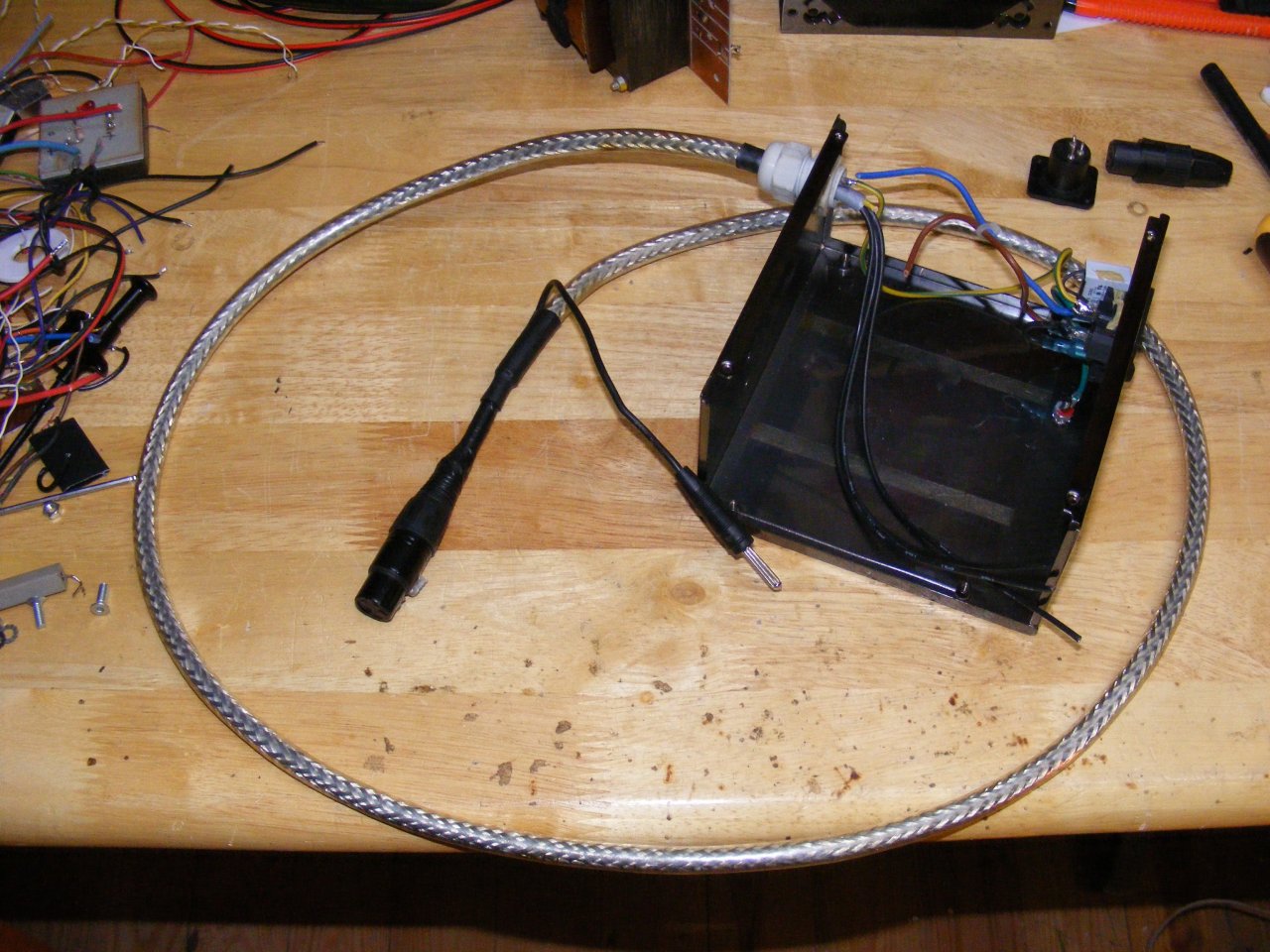

Also eine neue Planung, ein externes Netzteil muß her und ein PC Netzteilgehäuse bietet sich an.

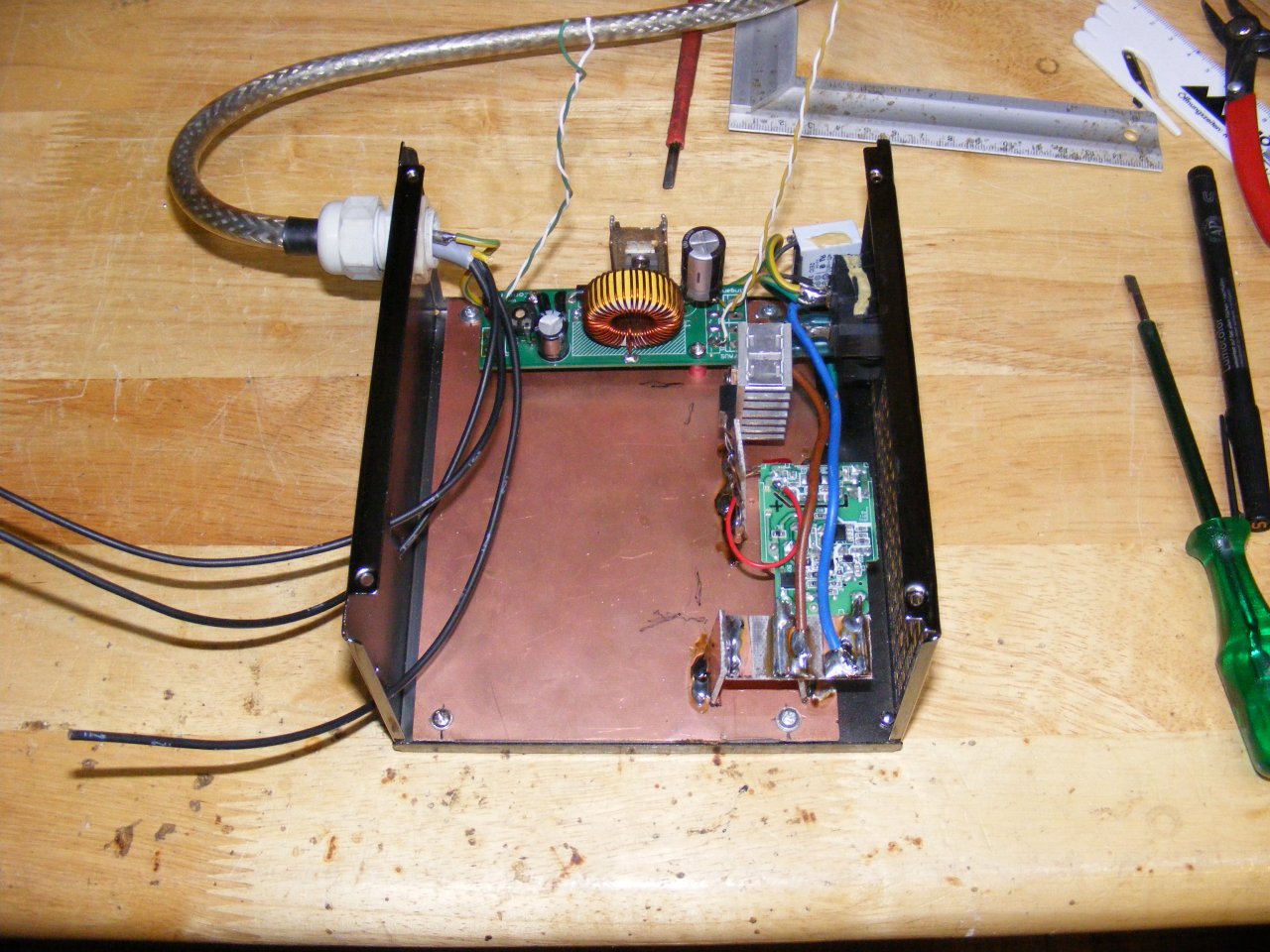

Also Umbau, zuerst das 5V Netzteil und der Stepdown Regler der die geglätete 6,3V Heizspannung zur Verfügung stellt.

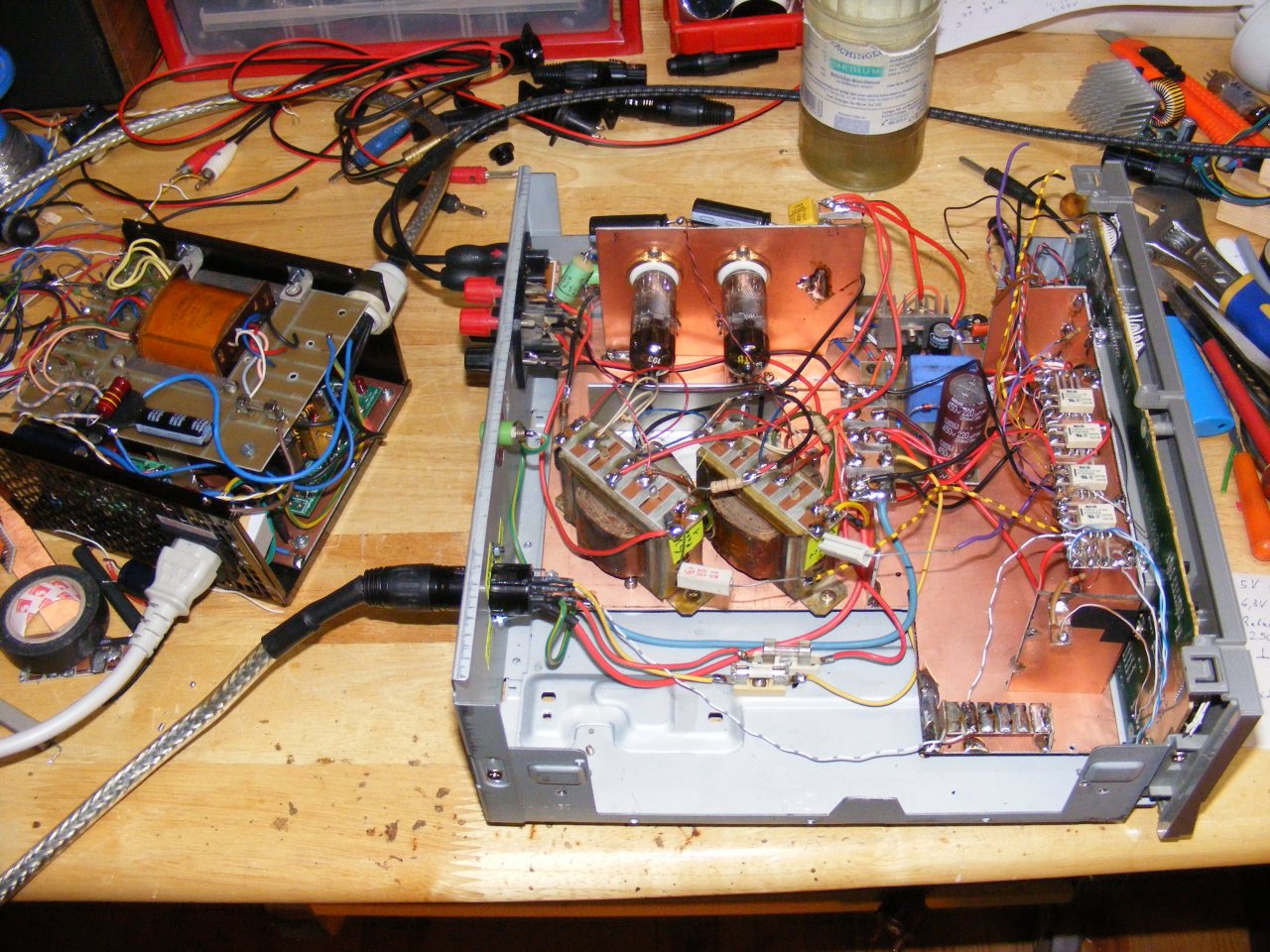

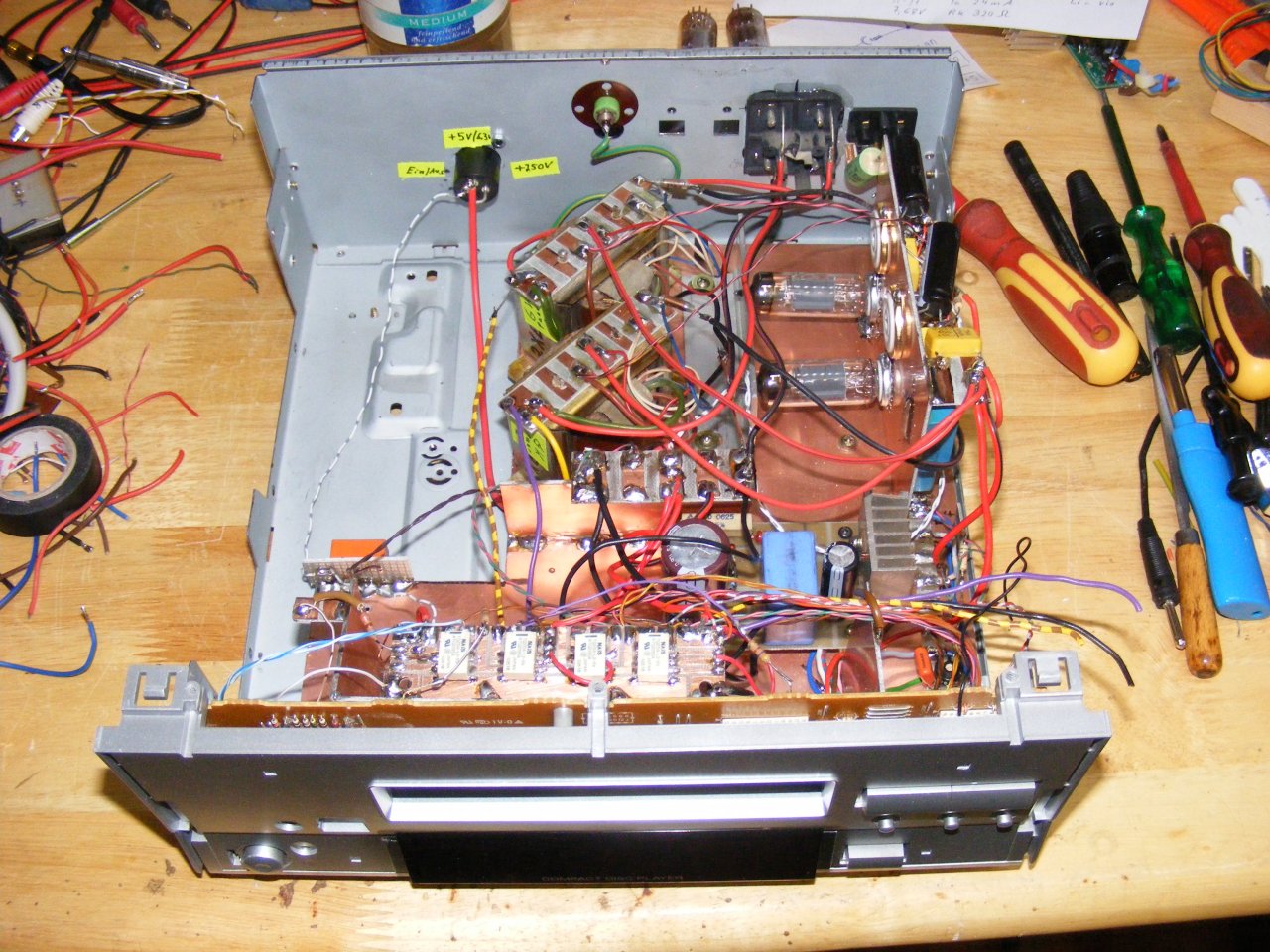

Umbau, und Wahl anderer Übertrager von Grundig, als Versorgungsbuchse wähle ich eine 5 polige XLR Lautsprecherbuchse mit 1000V Isospannung.

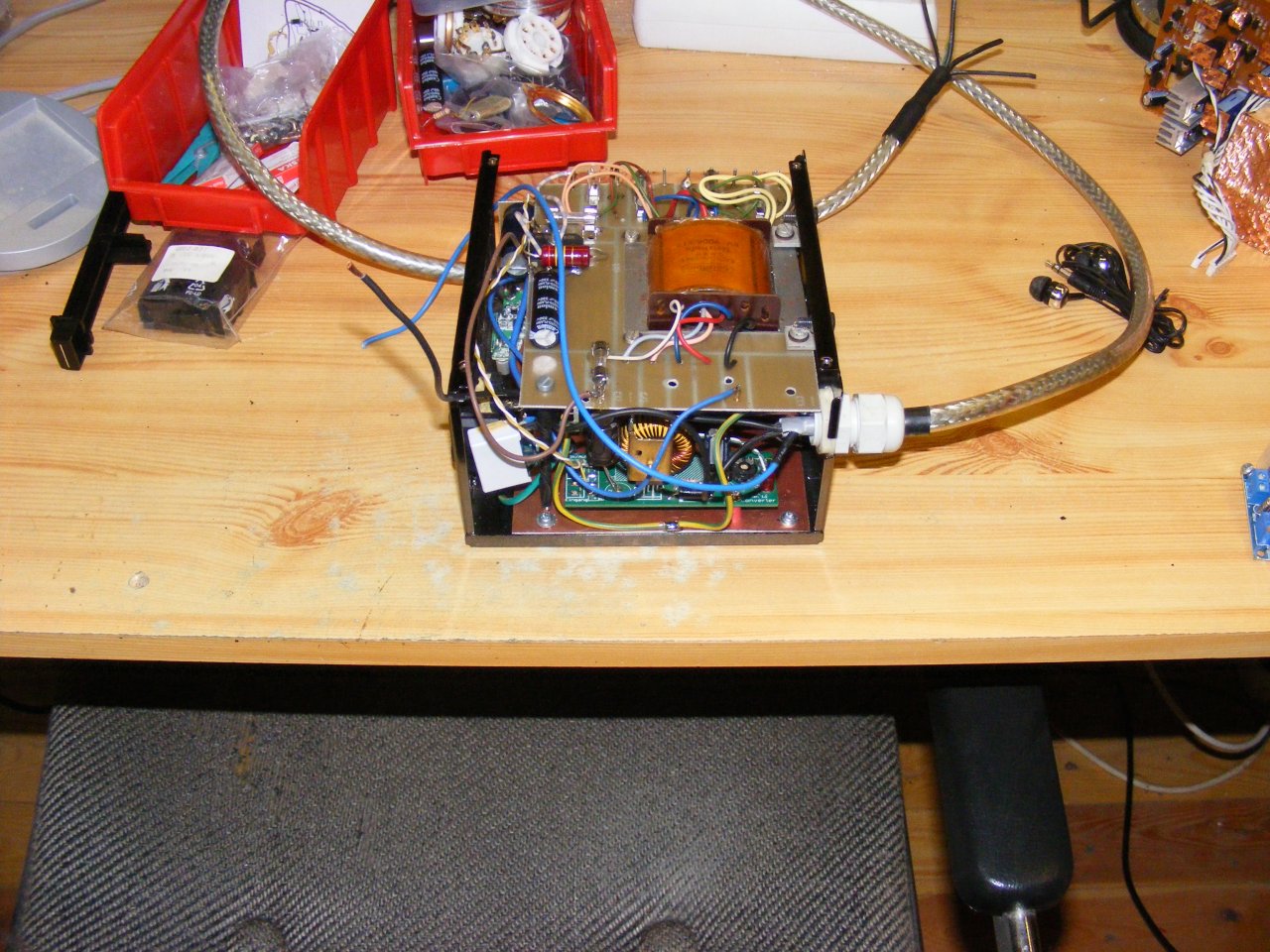

Das fertige Netzteil.

Zusätzliche Sicherungen sichern Kabel und Buchse ab.

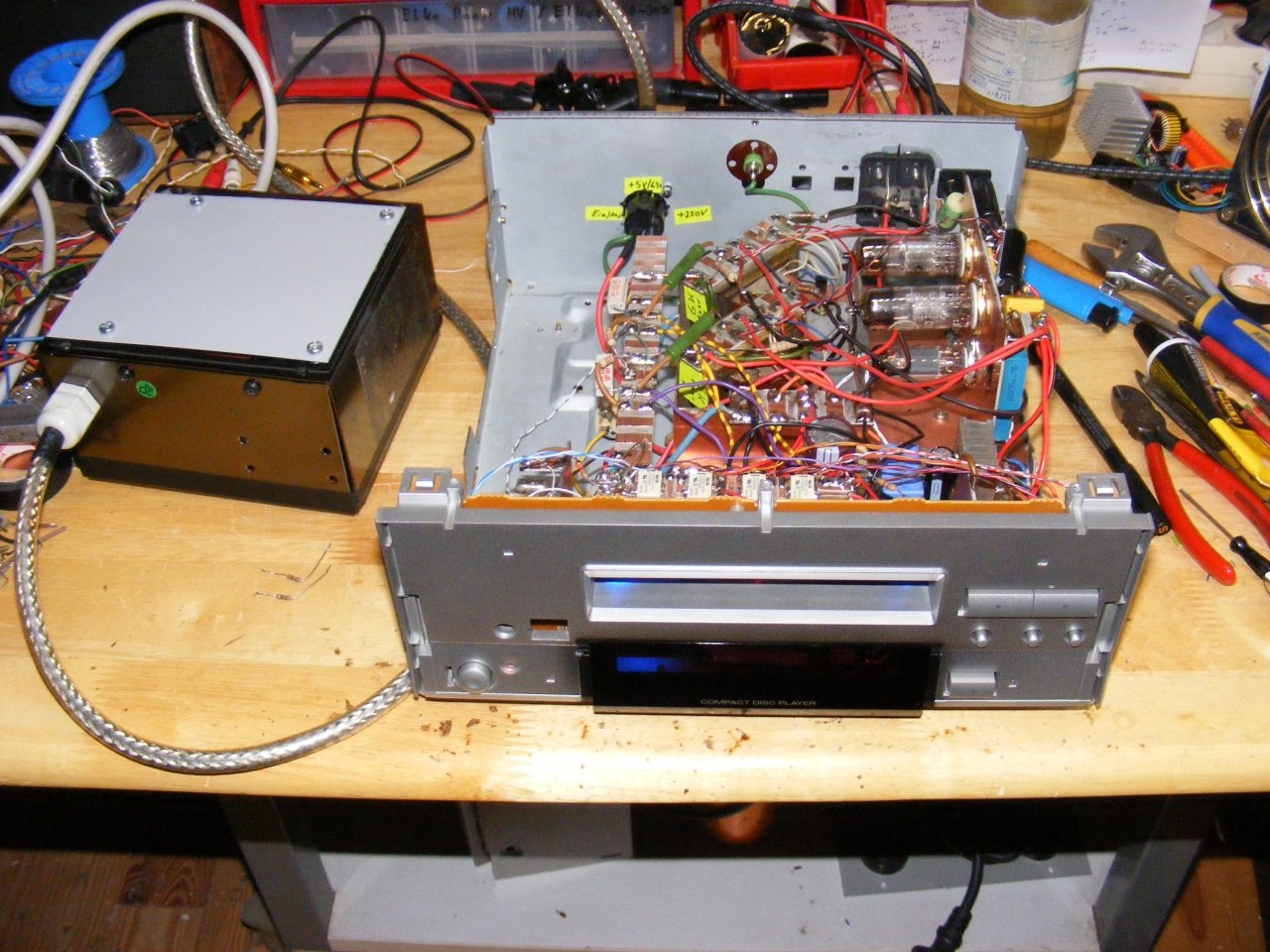

Der Endtest, das Gerät ist jetzt auch auf den Kopfhörern absolut brummfrei, die Pegelanzeige funktioniert ist allerdings auf dem hellen Foto nicht zu erkennen.

Das Projekt ist abgeschlossen.
