Ein KT88 Single Ender A-class im Music Angel 845 Gehäuse Überarbeitung 2026

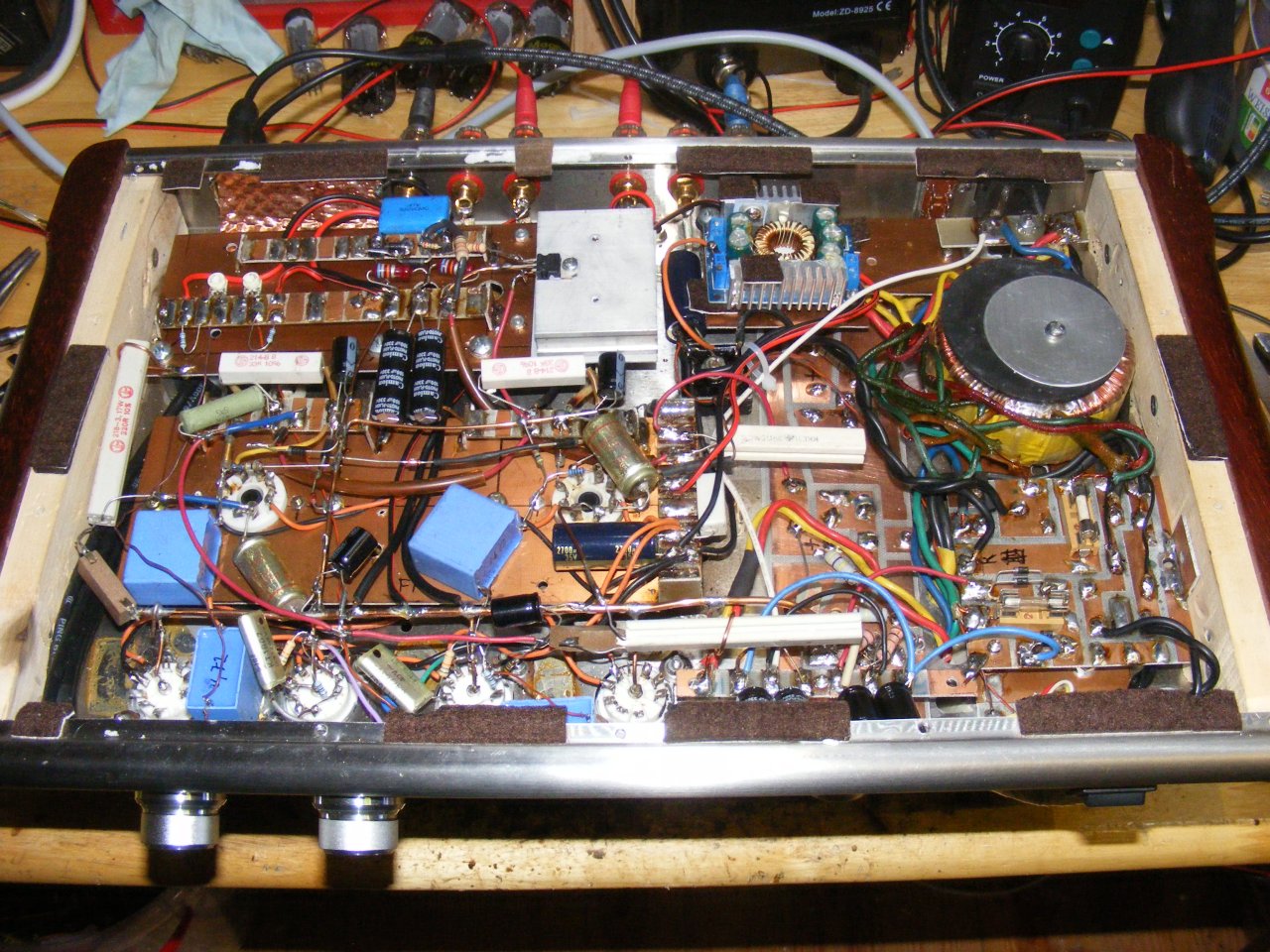

Nach 2 Jahren Betrieb ohne Probleme verabschiedet sich einer der "Tube Amp Doctor" Elkos mit einem lauten Knall, zwei dieser Elkos wurden in Reihe betrieben mit je 500V also gesammt 1000V Spannungsfestigkeit, bei einer Ub von 660V hätte das nicht passieren dürfen und von so teuren Elkos hätte ich eine bessere Qualität erwartet, Fazit ein Umbau auf hochwertigere Elkos von BCH Goldprägung die noch nie in einem meiner Amps Probleme gemacht haben.
Hier der Link zu dem ersten Umbau von 2024.

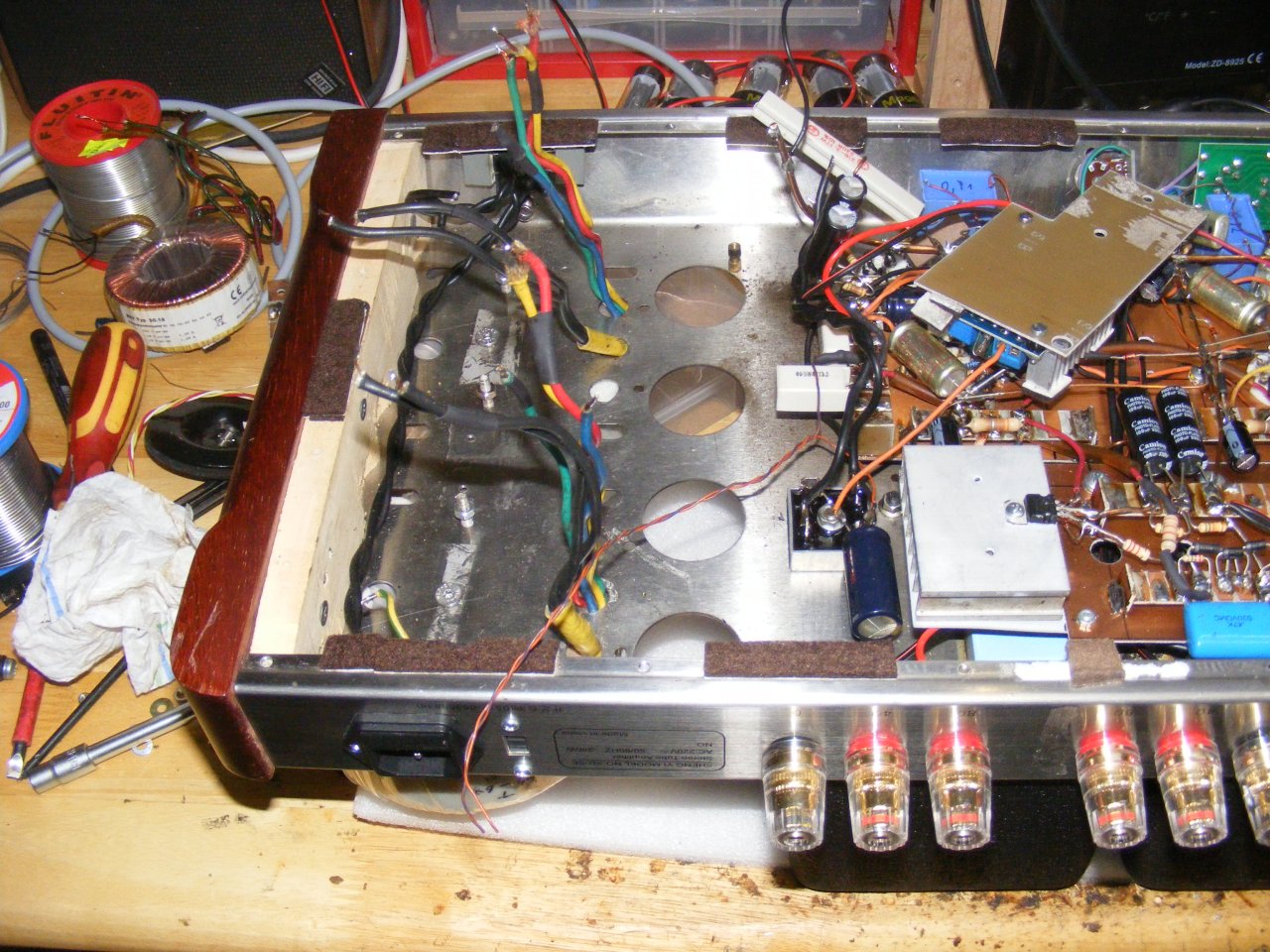

Da die alte Elko Platine für die BCH nicht passt muß ich den Netzteilbereich komplett demontieren.

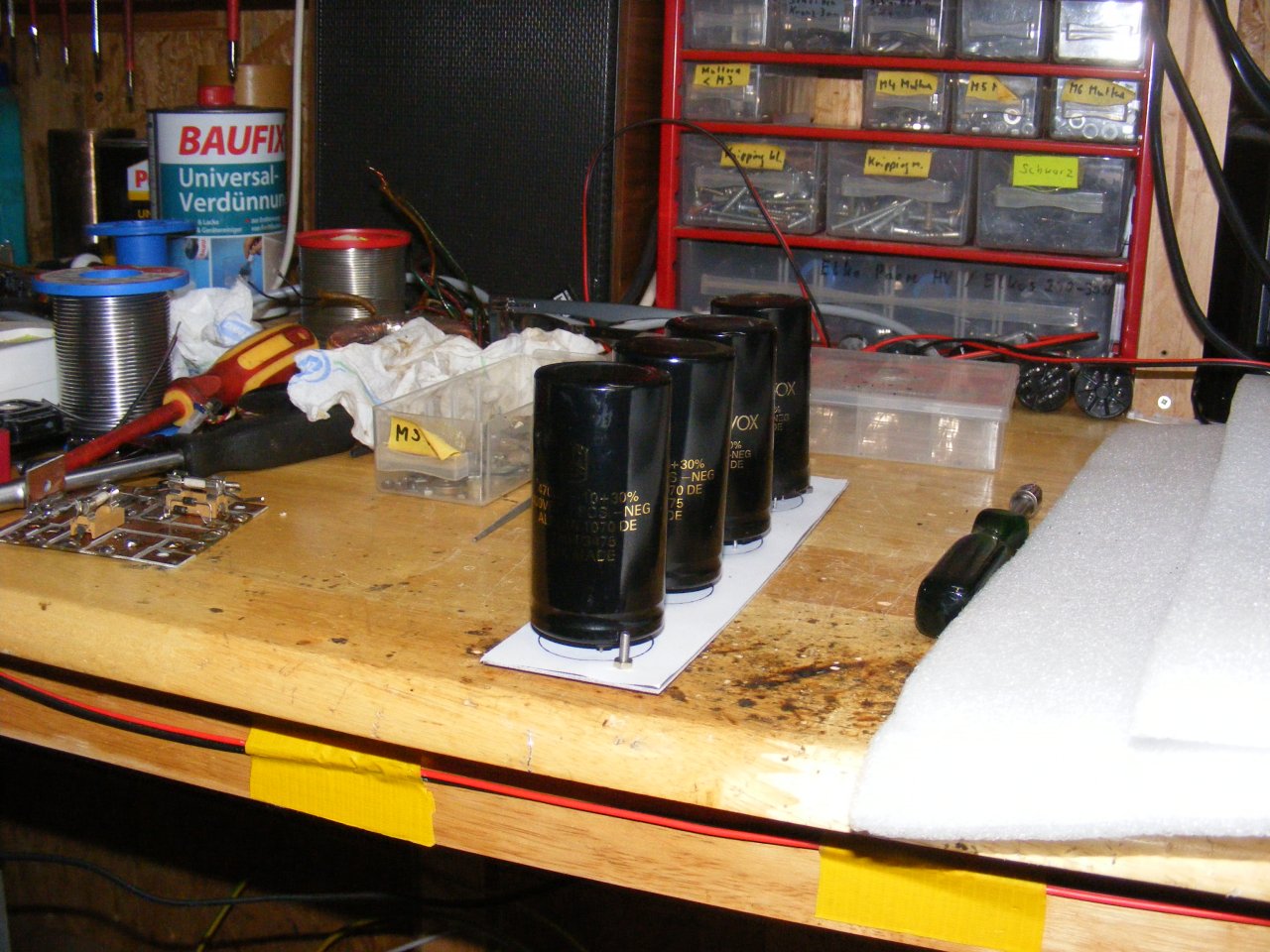

Die Schrift der BCH Elkos soll nach vorne ausgerichtet sein, allerdings ist die Ausrichtung der Anschlüsse zur Schrift bei jedem Elko in einem anderen Winkel, ich verwende also erst mal eine Papierschablone um alles auf eine Platine zu übertragen die ich dann mit der CNC passend fräse.
Passt, die Elko Platine ist montiert.

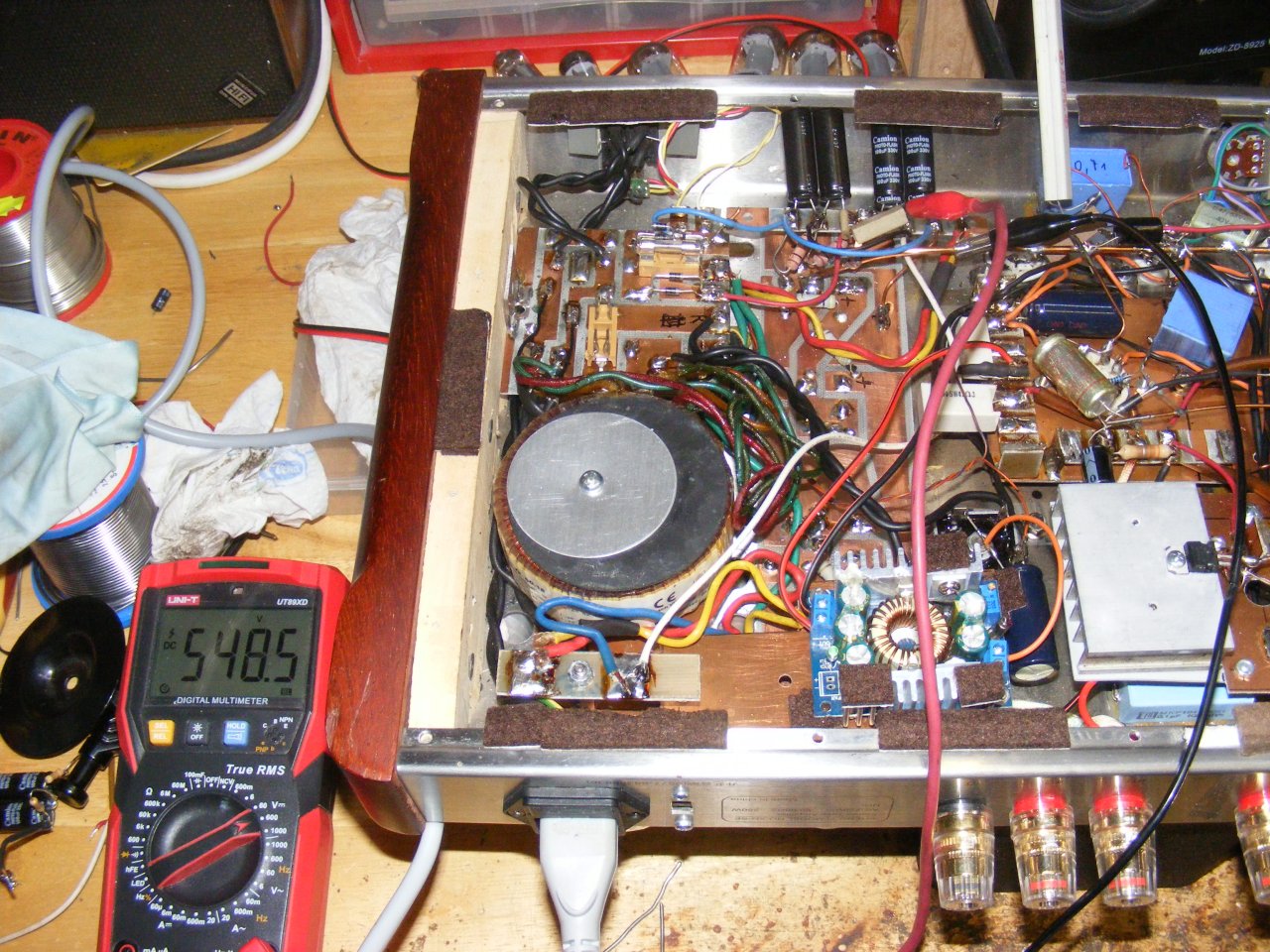

Die alte Sicherungsplatine kann ich wieder verwenden setze aber alles etwas tiefer und montiere zusätzliche Lötleisten um frei verlötete Elkos zu vermeiden, Widerstände die leichte Hitzefehler zeigten werden gegen Typen mit höherer Leistung ersetzt, wie erwartet eine Ub von ca. 550V.
Der erste Testlauf mit dem überarbeiteten Netzteil ist erfolgreich.

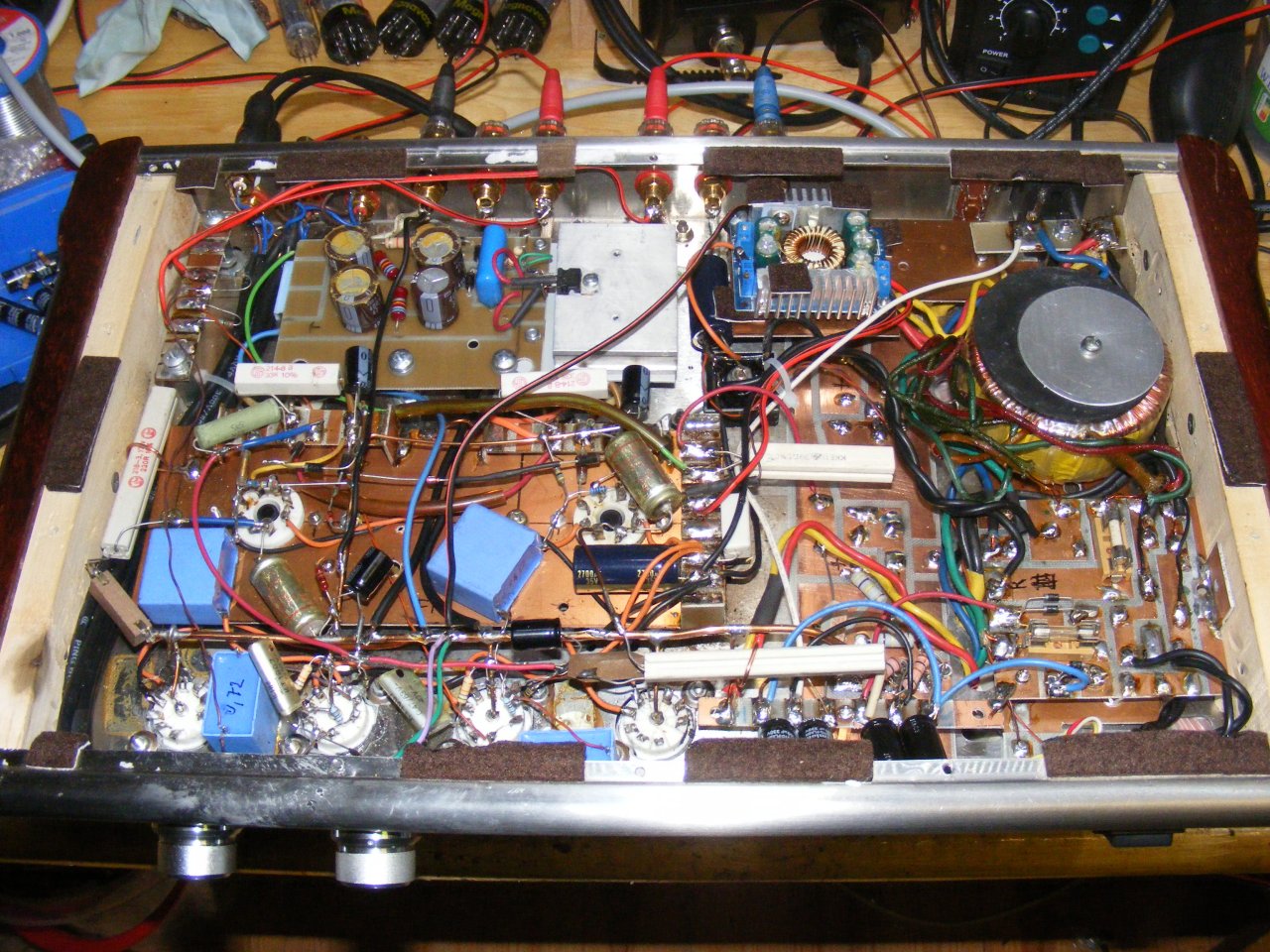

Der frei verdrahtete Aufbau des FET Reglers war mir mechanisch zu Instabil und ich habe dazu eine Platine angefertigt, die regelbare Gegenkopplung wurde ausgemessen und mit festen Widerständen verdrahtet, damit ist der Umbau abgeschlossen und es folgen die Hörtests und Temperatur Messungen.
